構造計算ってこんな感じの |
|
構造計算の中身を簡単に紹介
建物の規模に対し、必要な壁量(筋違いや構造面材)を
確保していることを確認する。 |
壁量確認 |
|
※地震力の算定では、一般には、標準せん断力係数
Co=0.2で計算しますが、この建物は、Co=0.3で計算
されています。
これは、「品確法の耐震等級3」に準じた数値で、
0.2×1.5倍=0.3となり、
建築基準法の1.5倍の強度を確保しています。
上記の計算書で、Ld/Ln≧1.0であればOKですが、
1.5以上のありますので、1.5×1.5=2.25倍
建築基準法よりも安全であることになります。
建築基準法は、最低限の基準を定めていますが、
大地震のたびに改正されて行きます。
この建物が長期間使用されれば、その間に法改正がされて、
いつか「倒壊の恐れがあります」と言われるようになります。
そして建物も製作物ですから、必ず老朽化して行きます。
それらをふまえ、より強く地震に耐え抜くよう、
ゆとりのある構造計画をしています。
施主の希望にそって、制震構造等を採用したり、
柔軟に対応しています。
|
|
偏心率の確認:建物の重心(建物の重さの中心位置)と
剛心(建物の強さの中心位置)とが出来るだけ同じ位置
になるよう計画します。偏心(ずれている)していると、
地震等で揺れたときに、建物がねじれ、
倒壊しやすくなります。 |
偏心率確認 |
|
|
|

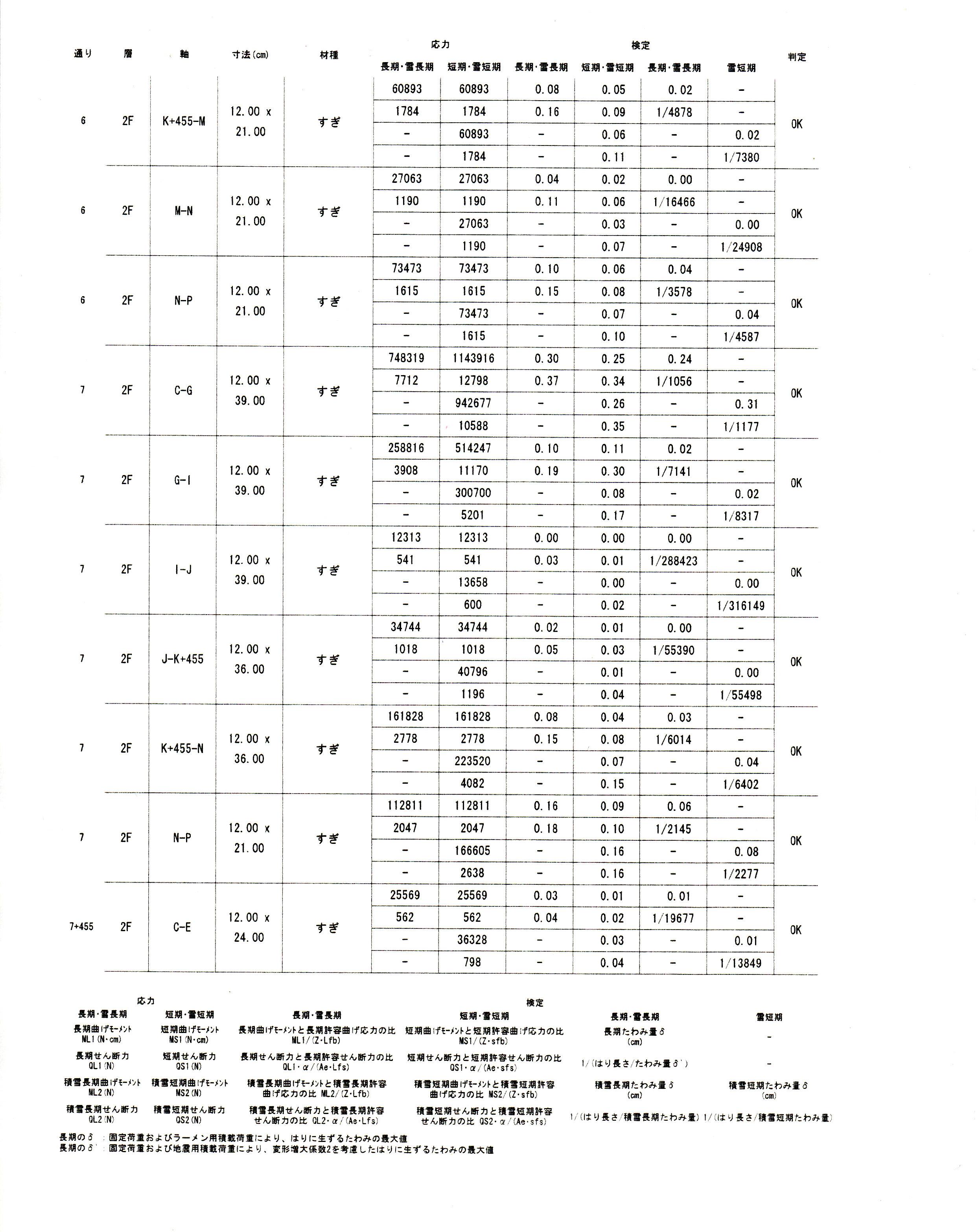

梁の断面算定(柱や他部材も同様計算) |
部材断面
算定 |
|
|
|

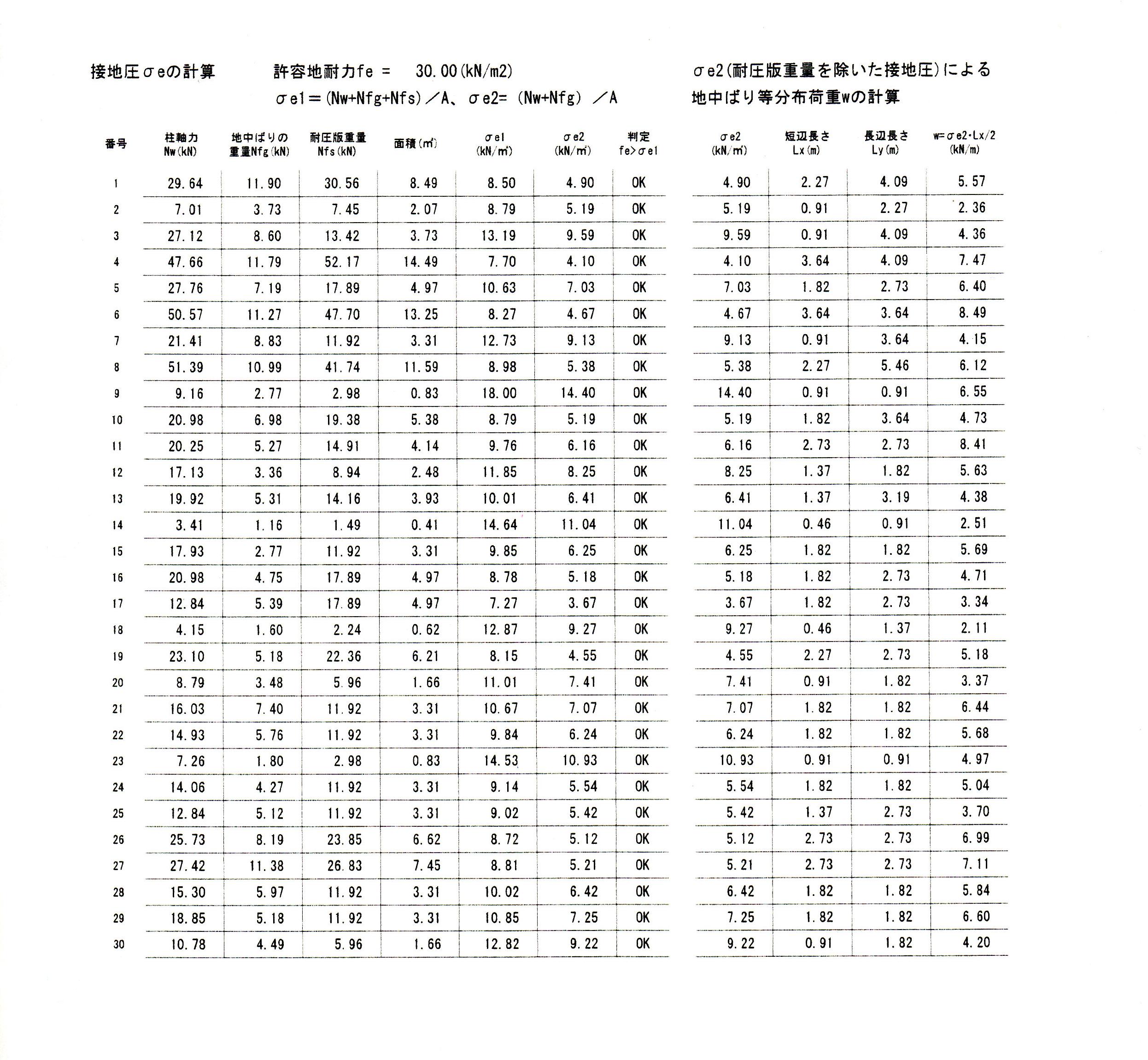

ベタ基礎の場合の接地圧の検討
(建物がこの地盤の地耐力で大丈夫かをチェック)
|
接地圧検討 |
|
|
|

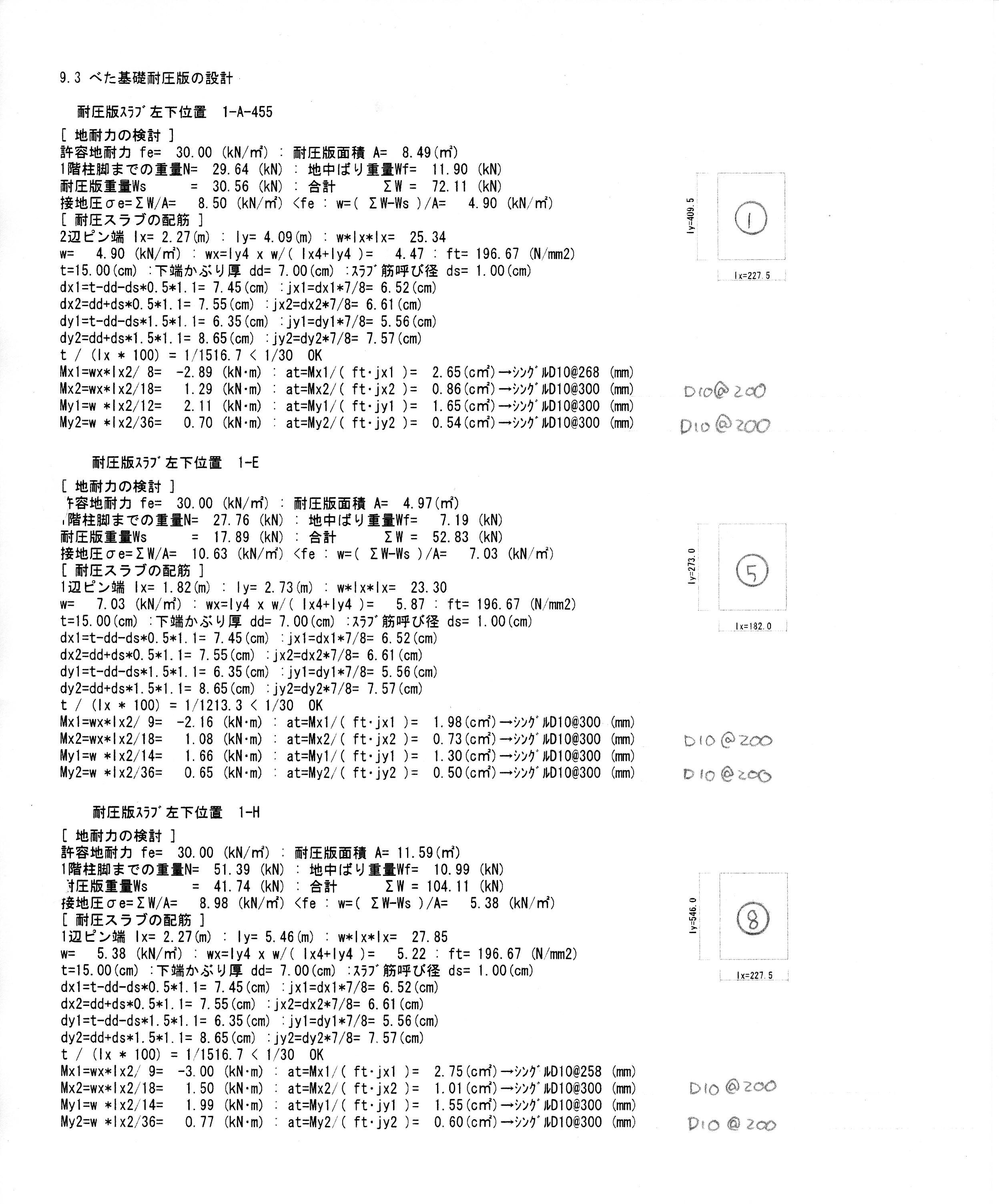

ベタ基礎の耐圧スラブ
(地盤に建物を載せるためのコンクリート)の厚さや鉄筋量の確認
|
ベタ基礎配筋 |
|
|
|
基礎の立ち上がり部分(基礎梁)の鉄筋量の確認 |
基礎梁配筋 |
|
|
|
|
